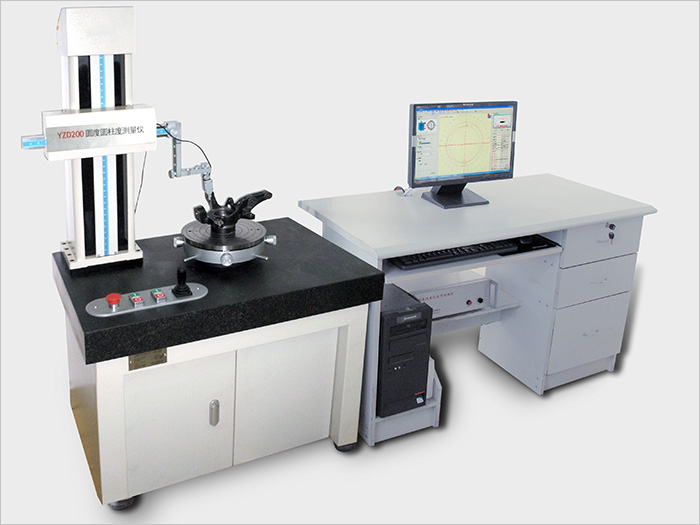

YZD系列圓度圓柱度測量儀是以精密氣浮主軸和高精度立柱導軌為基準，采用計算機測量系統的轉臺式圓柱度儀，主要用于圓環、圓柱等回轉體工件的的圓度、圓柱度、波紋度、同軸度、同心度、垂直度、平行度、直線度等參數的測量，可廣泛應用于汽車零件、軸承、機床、油泵油嘴、航空航天等精密機械制造企業和大專院校、科研院所、計量機構等。儀器主要由高精度氣浮主軸、精密調平調心工作臺、高精度花崗巖立柱、花崗巖臺面、高精度電感測頭、精密旋轉編碼器、驅動控制電箱、高精度測量電箱、空氣過濾干燥系統以及基于windows XP的專用測量分析軟件組成。
儀器特點
·主軸采用超高精度的氣浮軸，使儀器具有旋轉精度高、穩定性好、承載能力強、非接觸、不磨損、長壽命的優點，達到國家一級精度標準。
·工作臺面和立柱采用天然花崗巖材料使儀器機械性能更加穩定可靠、不變形、不漂移、造型美觀。
·兩級內置空氣過濾器、一個保護壓力繼電器和一個油水分離器裝置，使壓縮空氣工作氣壓穩定、干凈、干燥，確保氣浮主軸旋轉穩定性好，精度高。
·主軸電機采用高精度調速電機，使儀器主軸旋轉平穩可靠
·傳感器垂直和水平運動采用直線電機驅動，使儀器操作方便，調整精準。
·采用2048線/周的高精度旋轉編碼器，保證數據采樣分辨率。
·儀器的電感信號測量電路為本公司自主研制的高精度LVDT專用線路，測量精度和穩定性高。

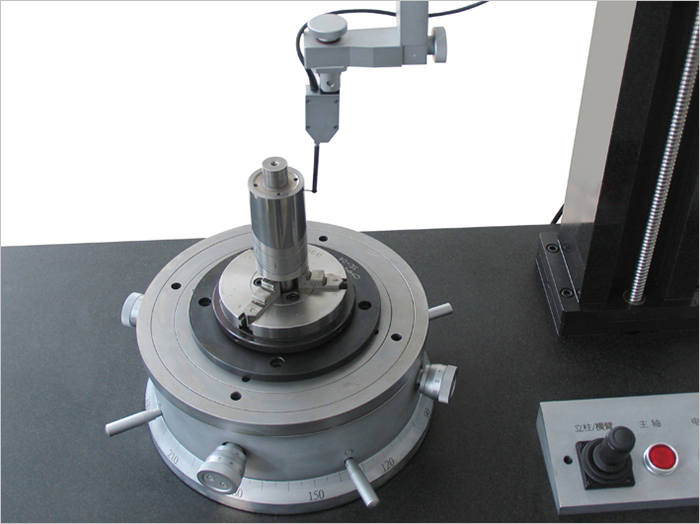

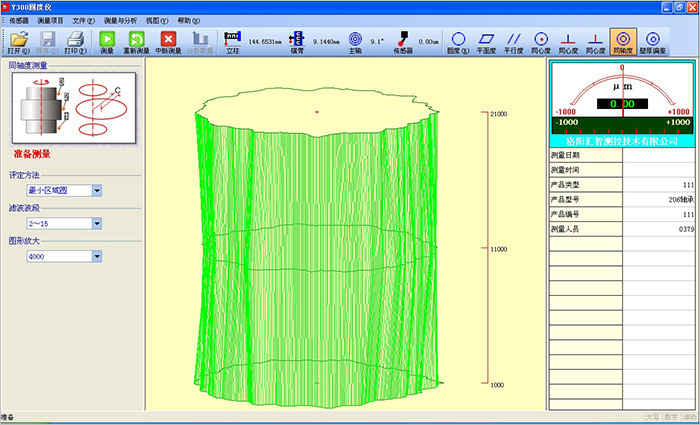

·基于windowsXP操作系統的專用測量分析管理軟件具有自動采集、自動修正偏心、儀器校準、數字濾波、符合ISO標準的測量參數評定、測量結果數據庫存檔、打印輸出等功能。
技術參數
|
型號 |
YZD200 |
|
測量項目 |
圓度、圓柱度、波紋度、同心度、同軸度、平行度、平面度、垂直度、偏心、跳動量。 |
|
主軸精度 |
±0.025μm |
|
系統精度 |
≤0.05μm |
|
立柱導軌直線度 |
0.5μm/100mm |
|
立柱導軌對主軸平行度 |
1.5μm/100mm |
|
主軸轉速 |
5r/min |
|
轉臺最大載荷 |
60 kg |
|
轉臺有效直徑 |
200 mm（可擴展至260mm） |
|
工件最小內徑 |
3mm |
|
測量高度 |
300mm（可擴展至400mm） |
|
旋轉工作臺 |
精密調平調心 |
|
傳感器移動 |
電動控制 |
|
量程范圍 |
±50μm， ±100μm，±400μm |
|
測量分辨率 |
0.01μm |
|
最大采樣分辨率 |
8192點/周 |
|
數字濾波檔 |
2-15、2-50、2-150、2-500、15-150、15-250 |
|
放大倍數 |
400、1000、2000、4000、10000、20000、40000、80000、100000 |
|
圓度評定方法 |
最小二乘圓LSC、最小區域圓MZC、最大內切圓MIC、最小外接圓MCC |
|
其他功能 |
諧波分析、斜率分析、數據庫存檔 |
|
擴展功能 |
部分圓弧圓度評定、電機換向器圓度、片間差測量 |
|
選配件 |
精密三爪卡盤、部分圓弧評定軟件、電機換向器測量軟件 |
|
工作氣壓 |
0.40～0.43MPa |
|
氣源壓力 |
0.45～0.80Mpa |
|
主機外形尺寸 |
長×寬×高：800mm×500mm×1450mm |
|
主機重量 |
約220kg |
|
