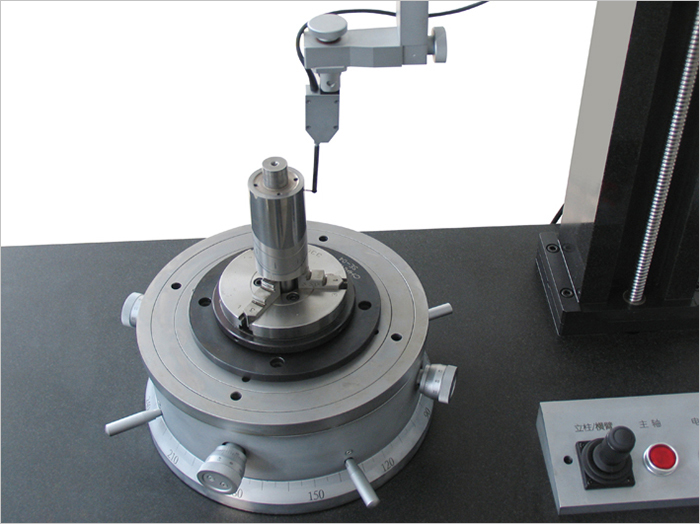

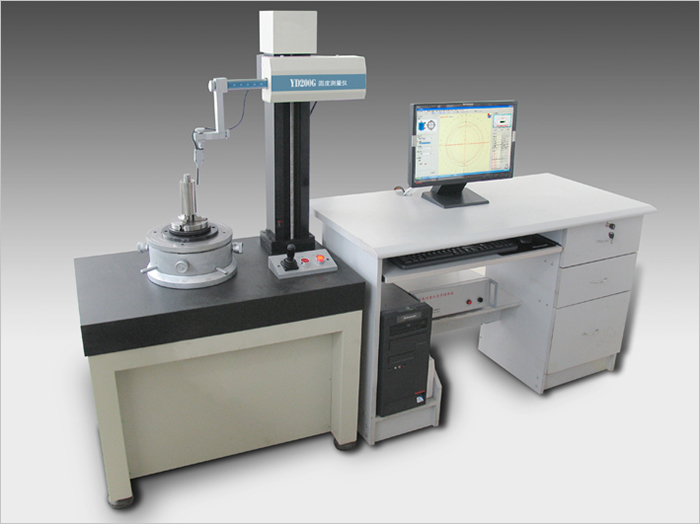

YD200G型多功能圓度測量?jī)x是以精密氣浮主軸為基準，采用計算機測量系統的轉臺式通用型圓度儀，主要用于圓環、圓柱等回轉體工件的的圓度、波紋度、同軸度、同心度、垂直度、平行度等參數的測量，廣泛應用于汽車零件、軸承、紡機、油泵油嘴、航空航天等精密機械制造企業和大專院校、科研院所、計量機構等。儀器主要由高精度氣浮主軸、精密調平調心工作臺、花崗巖臺面、電動花崗巖立柱、高精度電感測頭、精密旋轉編碼器、驅動控制電箱、高精度測量電箱、空氣過濾干燥系統以及基于windows XP的專用測量分析軟件組成。

儀器特點

·主軸采用超高精度的氣浮軸，使儀器具有旋轉精度高、穩定性好、承載能力強、非接觸、不磨損、長壽命的優點，達到國家一級精度標準。

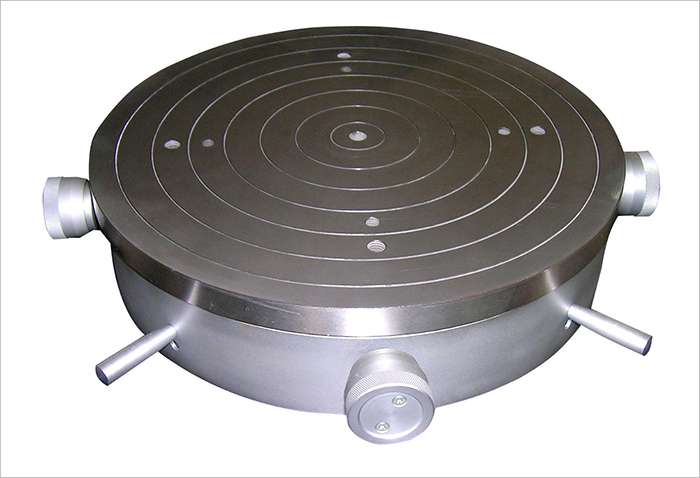

·工作臺面和立柱采用天然花崗巖材料使儀器機械性能更加穩定可靠、不變形、不漂移、造型美觀。

·兩級內置空氣過濾器、一個保護壓力繼電器和一個油水分離器裝置，使壓縮空氣工作氣壓穩定、干凈、干燥，確保氣浮主軸旋轉穩定性好，精度高。

·主軸電機采用高精度調速電機，使儀器主軸旋轉平穩可靠

·傳感器垂直和水平運動采用直線電機驅動，使儀器操作方便，調整精準。

·采用2048線/周的高精度旋轉編碼器，保證數據采樣分辨率。

·儀器的電感信號測量電路為本公司自主研制的高精度LVDT專用線路，測量精度和穩定性高。

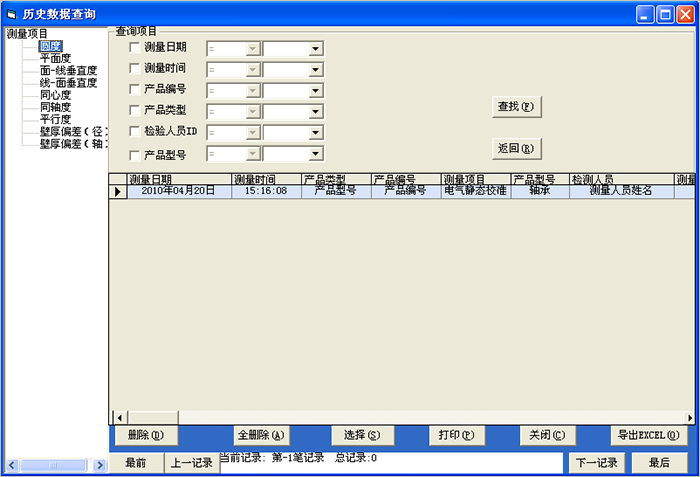

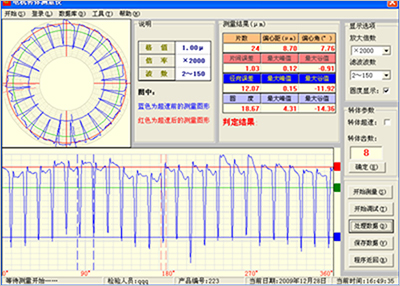

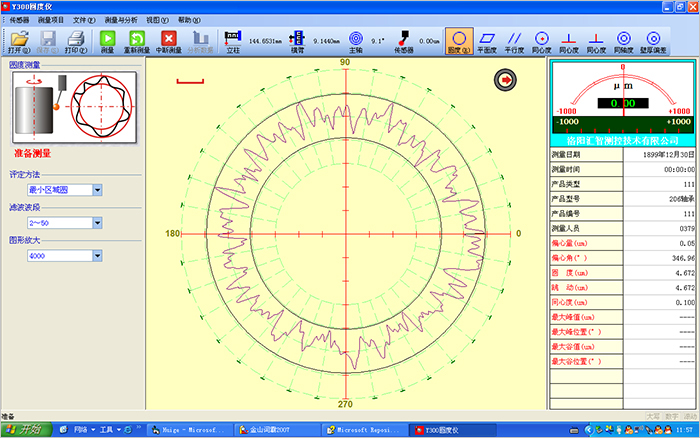

·基于windowsXP操作系統的專用測量分析管理軟件具有自動采集、自動修正偏心、儀器校準、數字濾波、符合ISO標準的測量參數評定、測量結果數據庫存檔、打印輸出等功能.

技術參數
