產品介紹
W系列是臥式的設備,
CPJ-W臥式投影儀具有穩定可靠的機械結構和高精度的放大倍率。可將被測量工件的輪廓、截面和表面形狀的準確的成像到投影儀屏上，適用于刀具、齒輪、螺紋、彈簧等輪廓形狀的觀察與測量.
工作臺: 450*150-450*200mm
玻璃臺尺寸: 210*160 - 306*196
X坐標行程: 200-250
Y坐標行程: 75-100 調焦
Z坐標行程: 100-150
擺動范圍: ±15°(可特制±25°)
儀器測量精度(μm): 4+L/50(L為被測長度，單位：mm)
X、Y坐標數顯分辨力: 0.5μm
投影屏尺寸: Ф400
投影旋轉范圍: 0~360°
旋轉角度數顯分辨力:1 ′,或0.01°
物鏡
放大倍數: 5X(選) 10X(選) 20X(選) 50X(選) 100X(選)
物方線視場(mm): Ф80 Ф40 Ф20 Ф8 Ф4
物方工作距離: 3.7 102.9 95.1 65.7 35
測量最大高度: 90
建議放置臺載重: ≥350kg, 尺寸(長*寬*高) 800*550*650(mm)
數據處理系統:可做多點采樣，坐標旋轉，點、線、距離，角度測量
|
|
|
|
 |
|

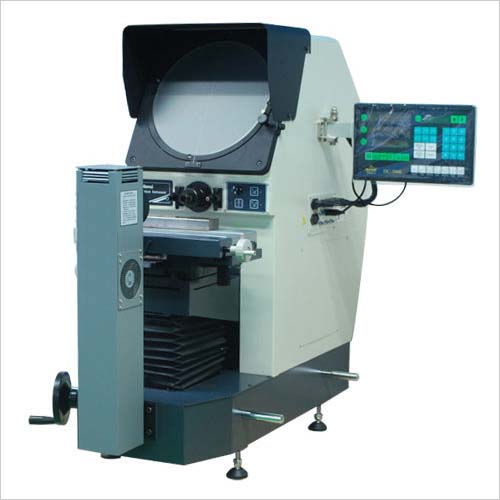

CPJ-3020W臥式投影儀
CPJ-3020W臥式投影儀具有穩定可靠的機械結構和高精度的放大倍率?？蓪⒈粶y(cè)量工件的輪廓、截面和表面形狀的準確的成像到投影儀屏上，適用于刀具、齒輪、螺紋、彈簧等輪廓形狀的觀察與測量。
技術參數
|
儀器型號 |
CPJ-3020W |
|
工作臺 |
工作臺尺寸 |
400*150mm |
|
X坐標行程 |
200mm |
|
Y坐標行程 |
75mm(調焦) |
|
Z坐標行程 |
100mm |
|
擺動范圍 |
±15° |
|
坐標適值誤差 |
3.5μm +L/50(L為被測長度，單位：mm) |
|
X、Z軸數顯分辨力 |
0.5μm |
|
外形尺寸 |
1090*830*1010mm |
|
儀器重量 |
160kg |
|
投影屏 |
投影屏尺寸 |
Ф 300mm |
|
投影旋轉范圍 |
0~360° |
|
旋轉角度數顯分辨力 |
1 ′ 或0.01° |
|
物鏡 |
放大倍數 |
10X(選) |
20X(選) |
50X(選) |
100X(選) |
|
物方線視場 |
Ф30mm |
Ф15mm |
Ф6mm |
Ф3mm |
|
物方工作距離 |
77.7mm |
44.3mm |
38.4mm |
25.3mm |
|
建議放置臺 |
載重 ≥250kg 尺寸(長*寬*高) 1100*550*500(mm) |
|
數據處理系統 |
DC-3000 多功能數據處理系統，全中文顯示 可做多點采樣，坐標旋轉，點、線、距離，角度測量 |
|
儀器照明 |
透射24V/150W鹵素?zé)?；反射照明?SPAN lang=EN-US>21V/150W；鹵素?zé)?SPAN lang=EN-US>(雙光纖照明) |
|
儀器電源 |
AC 110V---220V 50/60Hz 總功率400W |
|
儀器選配件 |
微型打印機(選) 、光學尋邊器(選) M2D -CPJ 軟件(選) 等——詳情請見投影儀附件明細 |

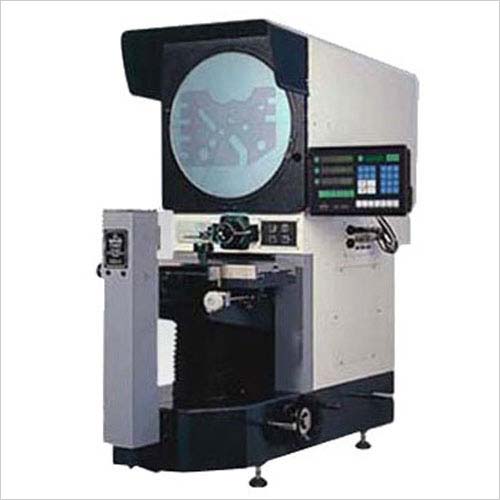

CPJ- 4025W臥式投影儀
CPJ-4025W臥式投影儀具有穩定可靠的機械結構和高精度的放大倍率。可將被測量工件的輪廓、截面和表面形狀的準確的成像到投影儀屏上，適于刀具、齒輪、螺紋、彈簧等輪廓形狀的觀察與測量。
技術參數
|
儀器型號 |
CPJ-4025W |
|
工作臺 |
工作臺尺寸 |
450*200mm |
|
X坐標行程 |
250mm |
|
Y坐標行程 |
100mm(調焦) |
|
Z坐標行程 |
150mm |
|
擺動范圍 |
±15°(可特制±25°) |
|
坐標適值誤差 |
4μm +L/50(L為被測長度，單位：mm) |
|
X、Z軸數顯分辨力 |
0.5μm |
|
外形尺寸 |
1215*646*1210mm |
|
儀器重量 |
240kg |
|
投影屏 |
投影屏尺寸 |
Ф 400mm |
|
投影旋轉范圍 |
0~360° |
|
旋轉角度數顯分辨力 |
1 ′ 或0.01° |
|
物鏡 |
放大倍數 |
5X(選) |
10X(選) |
20X(選) |
50X(選) |
100X(選) |
|
物方線視場 |
Ф80mm |
Ф40mm |
Ф20mm |
Ф8mm |
Ф4mm |
|
物方工作距離 |
93.7mm |
102.9mm |
95.1mm |
65.7mm |
35mm |
|
建議放置臺 |
載重 ≥350kg 尺寸(長*寬*高) 1215*646*1210(mm) |
|
數據處理系統 |
DC-3000 多功能數據處理系統，全中文顯示 可做多點采樣，坐標旋轉，點、線、距離，角度測量 |
|
儀器照明 |
透射與反射照明光源均為24V，150W鹵素?zé)?反射照明為21V/150W 鹵素?zé)簦p光纖照明） |
|
儀器電源 |
110V/220V(AC) 50/60Hz 總功率400W |
|
儀器選配件 |
微型打印機(選) 、光學尋邊器(選) M2D -CPJ 軟件(選) 等——詳情請見投影儀附件明細 |
| |
 |
|
|
|
|
|
|
