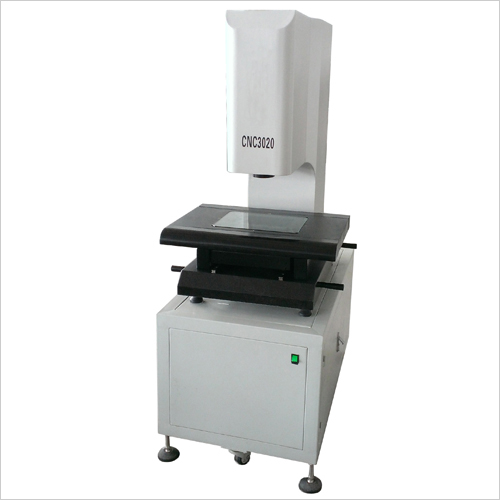

全自動影像測量儀是在數字化影像測量儀（又名CNC影像儀）基礎上發展起來的人工智能型現代光學非接觸測量儀器。 全自動影像測量儀它承續了數字化儀器優異的運動精度與運動操控性能，融合機器SEO軟件的設計靈性，屬于當今前沿光學尺寸檢測設備。

    CNC全自動光學影像測量儀是專為大批量重復檢查而設計。具高速、高效能、操作簡易、功能強大的特點，特別適用要求高效率、快速準確的大批量檢測，是繁忙的質檢線上不可缺少的重要設備。

    全自動影像測量儀具有人工測量、CNC掃描測量、自動學習測量三種方式，并可將三種方式的模塊疊加進行復合測量�？蓲呙枭渗B瞰影像地圖，實現點哪走哪的全屏目標牽引，測量結果的生成圖形與影像地圖圖影同步，它可點擊圖形自動回位、全屏鷹眼放大。可對任意被測尺寸通過標件實測修正造影成像誤差，并對其進行標定，從而提高關鍵數據的批測精度。

    CNC全自動光學影像測量儀的軟件具學習功能，用戶只須以手動方式將工件測量一次，整個測量過程便會記錄下來，作以后重復自動測量之用。用戶不需編寫程式，操作過程簡單容易。

應用行業：機械、電子、模具、注塑、五金、橡膠、低壓電器，磁性材料、精密五金、精密沖壓、接插件、連接器、端子、手機、家電、計算機（電腦）、液晶電視(LCD)、印刷電路板（線路板、PCB）、汽車、醫療器械、鐘表、儀器儀表等。

測量對象：LCD、FPC、PCB、線路板、螺絲、彈簧、鐘表、手表、儀表、接插件（連接器、接線端子）、齒輪、凸輪、螺紋、半徑樣板、螺紋樣板、電線電纜、刀具、軸承、五金件、沖壓件、篩網、試驗篩、網板（鋼網、SMT模板）等。

測量元素：長度、寬度、高度、孔距、間距、Pin間距、厚度、圓弧、直徑、半徑、槽、角度、R角等。

技術參數

注：L表示測量長度，以毫米為單位。

全自動影像測量儀測量軟件功能

測量軟件基本功能

特殊功能

·光源控制：全電腦控制光源，點擊選擇燈光的開關，拖動滑條控制燈光的明暗強度；并可在編程過程中任意調節開頭及明暗，錄入程序；上光源四相的燈光皆可獨立控制開頭、明暗，達到任意方向對被測物打光，增加機器適應性能。

·自動變倍：不需要在每次變倍后重新影像校正，并可在測量及編程過程中任意變換放大倍率，能夠在測量同一物體不同部分使用不同放大倍率，錄入程序。大大提高測量效率。

·自動對焦：由電腦自動判定對焦面，以保證每次對焦的精準度，減少人為判定產生的誤差，提高對焦的重現性，使對焦后影像達到，從而也提高后續測量的精度，且可在編程過程中插入自動對焦，消除批量產品可能出現的高度差，并錄入程序。

·光度指示：指導用戶將光源明暗調至強度，減少人為帶來的不確定因素。

·坐標功能：量測工件時無需手動調節擺直，軟件提供坐標平移、旋轉、擺正。

·標注功能：直接在影像及幾何區標注/移動尺寸，點、線、圓/圓弧及直線端點、中點，圓心、象限點自動捕捉。

·自適應功能：可調節CCD參數設定，提高自適應力；去除毛邊功能，以正確取得量測數據。

·自動捕捉：利用影像工具快速自動抓取基本幾何輪廓邊界點，直接擬合成線、圓、弧。

·測繪功能：機械圖形直接輸出.dxf格式，實現2D抄數功能 ，與AutoCAD、Pro/e、UG等其它軟件無縫聯接。

·拍照功能：量測區工件放大攝像圖形化輸出，轉成(.bmp、.jpg)。

·測量報告：對測量數據可設定公差，自動判斷，選擇需要的測量數據，生成標準的WORD、EXCEL 圖表報告。

·編程功能：操作方便的自學習教導式編程軟件，程序可重復執行。

·SPC功能：獨立的SPC軟件，直接讀取測量數據，進行數據分析，得到所需的管制圖、制程能力指數，生成標準的WORD、EXCEL 圖表報告。

·對比功能：程式可直接輸入.DXF文件，在影像測量區實現工件實物放大影像與標準設計圖作直觀的測量比對。

·形位公差：提供平面內直線度、圓度、角度分析，進行有效之品質檢驗。

·機臺校正：X、Y、Z三軸皆可進行非線性精度補償，提高機臺示值精度，使測量更精準。

·三維測量功能：Z軸方向可滿足產品的高度測量要求；

·坐標重合功能：影像測量與探針測量分別測量同一特征的結果重合，即二種測量方法的坐標是重合的。
