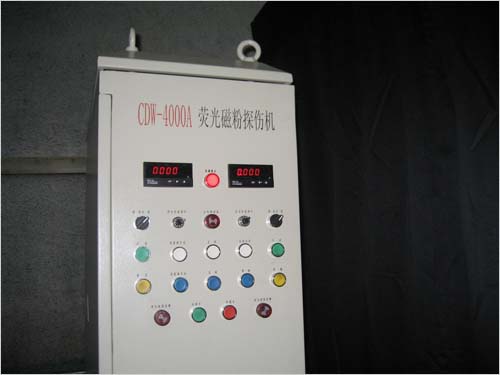

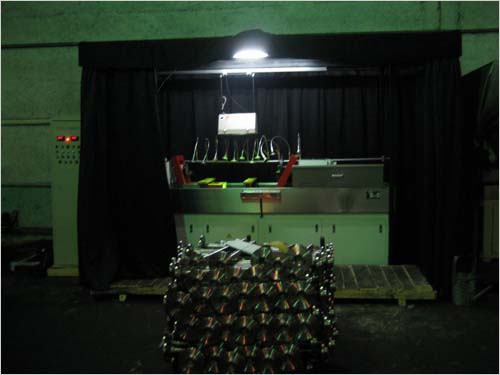

CDW-4000A微機控制磁粉探傷機系機電分立式半自動磁粉探傷設備，由電源控制柜、夾持磁化裝置、磁懸液系統等幾大部分組成，適用于以濕式磁粉法檢測由鐵磁性材料制成的半軸、管、棒類零件的表面及近表面因鑄造、鍛造、加工、疲勞等各種原因引起的裂紋和各種細微缺陷。
本設備采用手動、自動兩種運行方式，由可編程控制器（OMRON PLC）集中控制。手動時，可進行每個功能的單步獨立操作；自動時，設備自動執行PLC內部程序，工件上料到位后，按啟動按鈕，可實現工件夾緊——轉動——噴淋——磁化——轉動觀察等一系列動作的半自動化。手動退磁后松開工件。周向磁化采用直接通電，縱向磁化采用兩組異形結構的線圈，具有良好的磁化效果。交流磁化均帶斷電相位控制，具有較好的剩磁穩定度，既適用于連續法探傷檢查，又適用于剩磁法探傷檢查。復合磁化在工件上形成旋轉磁場，一次性顯示磁跡，具有較高的工作效率。
技術參數
周向磁化電流：AC 0-4000A有效值，連續可調
縱向磁化磁勢：AC 0-24000AT，有效值，連續可調
磁化靈敏度：A型2#試片顯示清晰
暫載率：≥30%
電極間距：0-1500mm，連續可調
運行方式：手動、自動運行
磁化方式：周向、縱向、復合磁化
尾架電極箱運動方式：電動
夾緊方式：氣動
退磁方式：自動衰減式退磁
縱向退磁磁勢：AC：24000-0 AT，有效值，連續可調；周向退磁電流：AC：4000-0 A，有效值，連續可調
退磁效果：≤160A/M（0.2mT）
電源：三相四線380V±10% 50HZ；最大瞬時180A
外形尺寸：控制柜：700×415×1800mm；床身：3200×750×1800（高）mm
重量：約1500Kg
探傷原理
周向磁化采用直接通電，電流沿工件軸向通過，在工件上產生圓周方向磁場，假如存在與磁通線相交的裂紋或近表面缺陷，則在裂紋兩側立即產生N和S兩磁極，部分磁通進入附近的空間，形成能吸附磁粉和裂紋指示的泄漏磁通場，由此可檢測工件上的橫向裂紋。用線圈法對工件縱向磁化，產生軸向磁場，同理，可檢測工件上的縱向裂紋。同時施加周向和縱向磁化電流，即復合磁化，在工件表面和近表面形成交變的旋轉的矢量磁場，在連續法探傷檢查時，可檢測工件表面和近表面各個方向的裂紋和缺陷。
工藝過程
根據工件尺寸，調整好兩電極間距，選擇好周向、縱向磁化電流，將工件裝到托架上，此時即可對工件進行自動檢測和手動檢測。
自動檢測狀態
將工作方式選擇在自動位置，按動啟動按鈕或腳踏開關，設備自動執行PLC內部程序，進行夾緊——轉動——噴淋——磁化——轉動觀察等一系列動作的半自動化。自動程序過程中，如果需要結束執行，請按動復位按鈕，自動程序停止執行，程序回到初始狀態，以備下次工作。
|
