產品介紹
這款是通用件,標準件的款式,適合容易夾裝的物件,如果是萬向節,連桿,曲軸等零件,需要購買同系列的專用夾具型號.
規格有1000,2000,4000,6000,9000A.
周向磁化電流：AC 0-9000A（標準試件）有效值，連續可調
縱向磁化磁勢：AC 0-24000AT有效值，連續可調
暫載率：≥25%
探傷靈敏度：7/50A1型試片清晰顯示
探傷節拍：約35秒/件(人工上料及觀察時間除外，探傷時間和工藝過程可根據需方實際需要，程序可修整)
固定式紫外燈紫外線輻照度：工件探測面紫外線輻照度≥1000μW/cm2
周向采用通電法，磁化電流無極可調，對于長度1200mm以內的通心管件亦可采用穿棒法感應磁化（小孔心管件除外）
電極間距： 0～2800mm可調
可兼顧熒光磁粉探傷及普通濕法磁粉探傷
電極板直徑: Φ600mm |
|
|
|
 |
|

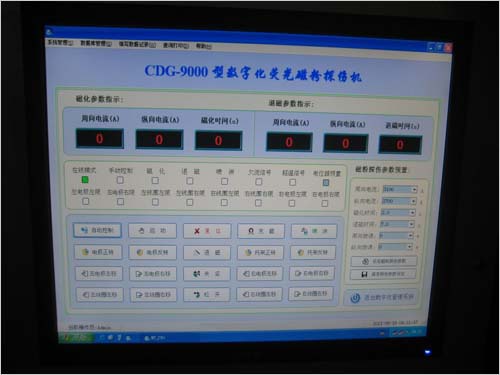

采用自主研發的系統控制管理程序，方便的實現了探傷機數字化控制，具有充退磁電流的數字設定、磁粉探傷的數據庫管理、報表預覽打印、設備實時工作狀態監測及其他智能控制要求。
技術參數
周向磁化電流：AC 0-9000A（標準試件）有效值，連續可調；
縱向磁化磁勢：AC 0-24000AT有效值，連續可調；
暫載率：≥25%。
夾持方式：氣動夾緊。
運行方式：手動/自動
探傷靈敏度：7/50A1型試片清晰顯示；
探傷節拍：約35秒/件(人工上料及觀察時間除外，探傷時間和工藝過程可根據需方實際需要，程序可修整)；
固定式紫外燈紫外線輻照度：工件探測面紫外線輻照度≥1000μW/cm2。
電源：三相四線 380V±5% 50Hz 350A。
外形總尺寸（約）: 4200mm(L)×1200mm(W)×1600mm(H)
壓縮空氣： 0.4～0.6MPa。
使用環境：溫度-5℃+40℃，相對濕度≤80%，無腐蝕氣體、粉塵。
總重量：約3200Kg。
具體技術要求
周向采用通電法，磁化電流無極可調，對于長度1200mm以內的通心管件亦可采用穿棒法感應磁化（小孔心管件除外）；
電極間距： 0～2800mm可調；
可兼顧熒光磁粉探傷及普通濕法磁粉探傷；
電極板直徑：Φ600mm

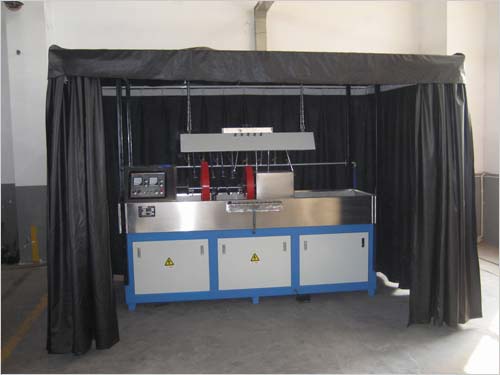

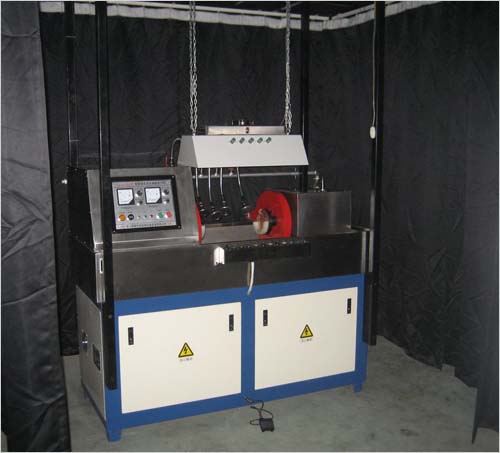

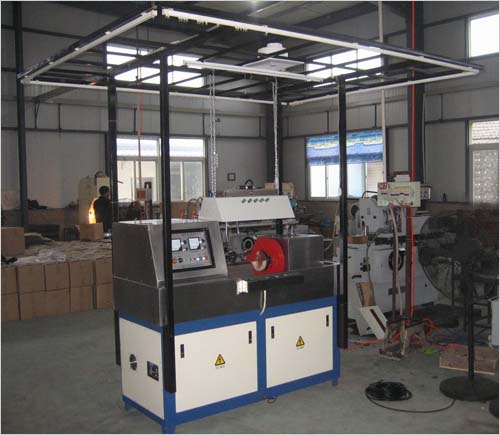

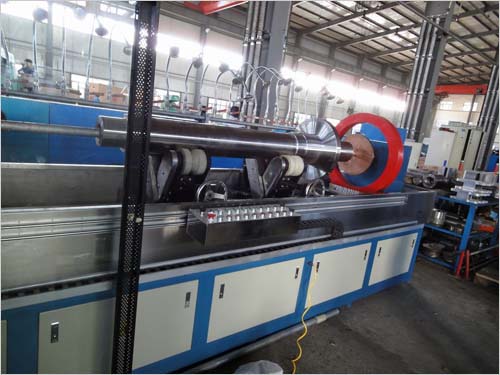

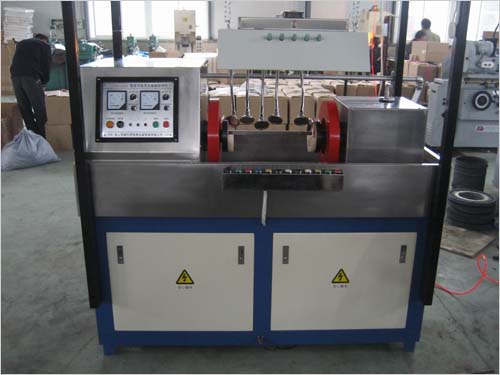

CDG-2000（見下圖）

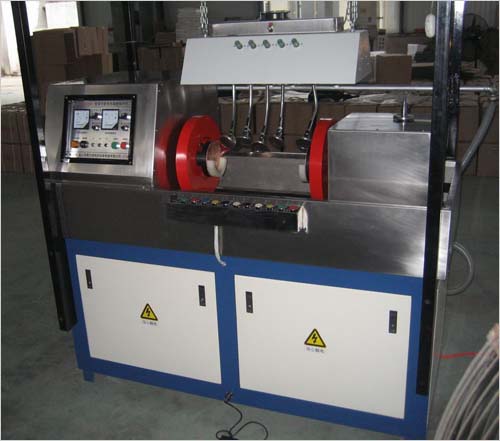

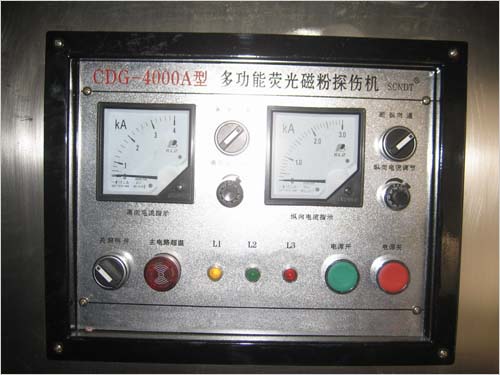

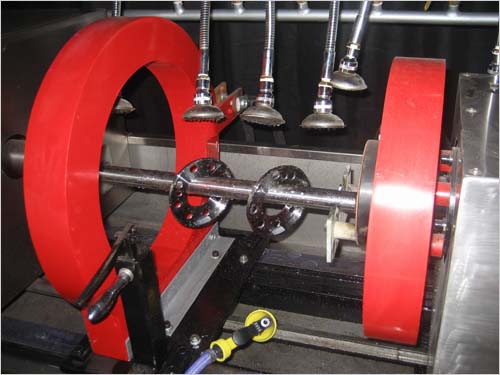

CDG-4000（見下圖）

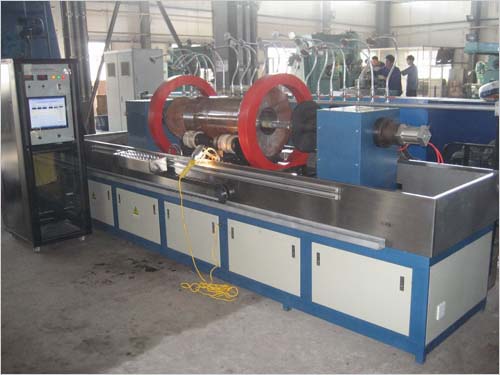

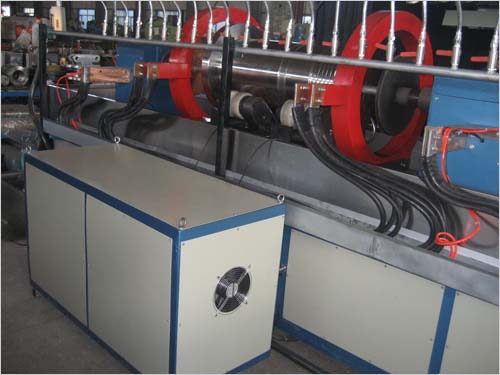

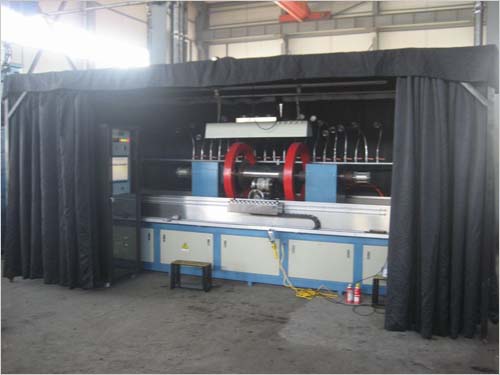

CDG-9000（見下圖）
| |
 |
|
|
|
|
|
|
