一、用途概述
本儀器配有落射照明器，平場消色差物鏡，大視野目鏡，圖象清晰，襯度好，同廣泛用于工廠或?qū)嶒炇疫M(jìn)行鑄件質量的鑒定，原材料的檢驗或?qū)Σ牧咸幚砗蠼鹣嘟M織的研究分析等工作。
二、技術參數

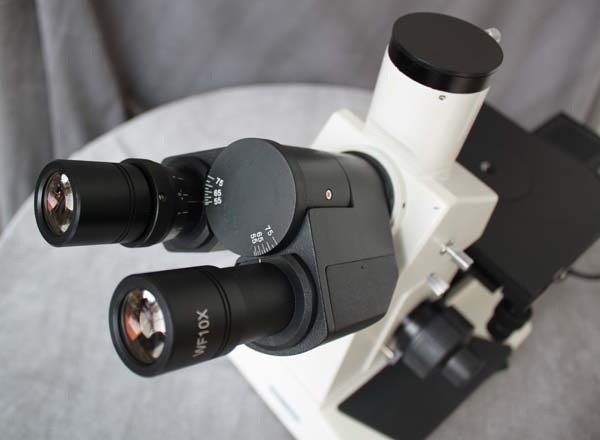

1．目鏡
|
類型 |
放大倍數 |
視場mm |
|
平場目鏡 |
10X |
φ18 |
|
刻度目鏡 |
10X |
φ17 |
2．物鏡
|
類型 |
倍數 |
數值孔徑 |
工作距離mm |
|
平場消色差物鏡 |
10X |
0.25 |
7.31 |
|
40X |
0.60 |
0.66 |
|
20X |
0.40 |
8.7 |
|
100X（油） |
1.25 |
0.37 |
3．光學放大倍數
|
物鏡
目鏡 |
10X |
40X |
100X |
|
10X |
100X |
400X |
1000X |

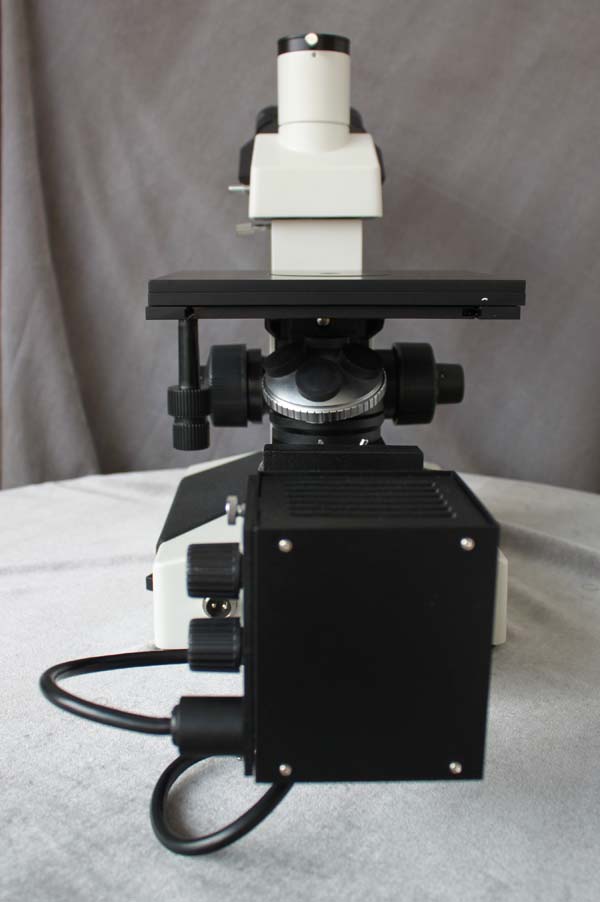

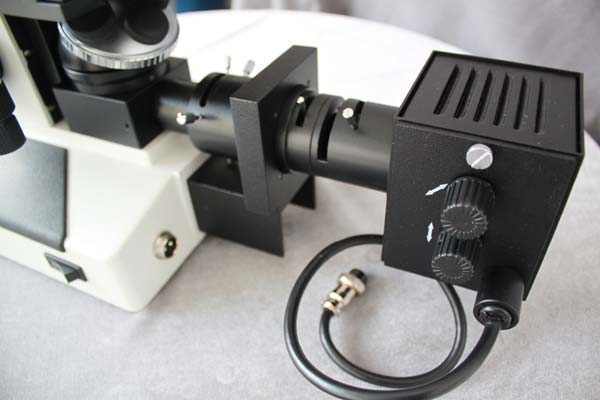

4．落射照明器：照明光源，6V20W鹵素?zé)?，亮度可調
5．轉盤式濾色片組：黃色，藍色，綠色，磨砂玻璃。
6．載物臺移動范圍：縱向50毫米，橫向75毫米
7．微動手輪格值：0.002毫米
8．瞳距調節范圍：53-75毫米
三、選購件
1．可選購目鏡： 15X，16X，20X，25X
可選購物鏡：25X，50X，80X
2．可選購成像系統
通過光電轉換實現在計算機（數碼相機）顯示屏幕上觀察實時動態圖像，并能將所需要的圖片進行保存、分析和打印。
4XCE 系統組成：1、金相顯微鏡 2、適配鏡 3、攝像器(CCD) 4、A/D(圖像采集) 5、計算機
4XCZ 系統組成：1、金相顯微鏡 2、適配鏡 3、數碼相機
3．可選購金相分析軟件V2.78
該系統是專為金相檢驗用戶開發的分析評級軟件，對樣品組織進行自動分析評級，出具實
驗報告，大大提高實驗人員的工作效率。
