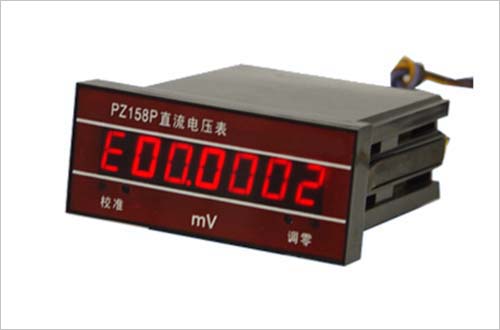

PZ158P型面板式直流數字電壓表，電流表是5½電壓表基礎上擴展出來的一個系列，其采用Σ—Δ型A/D轉換原理，具有測量精度高、數字濾波、快速平均及自動校準等特點。儀表顯示采用七位LED顯示，可方便地實現各種電量和非電量的數字化測量，是各類測量儀器與控制臺上優質的配套儀表。用戶也可選購帶RS232接口。
產品特點
·該系列儀表具有直流電壓表、直流電流表兩類
·面板按鈕校準，可實現閉殼校準
·面板按鈕調零功能
·帶RS232校準接口，可與計算機通訊
·測量速度：2次/秒
·外形尺寸：48´110´112mm
·開孔尺寸：44×95mm
·重量：0.8Kg
技術數據
使用條件
環境溫度：0—+40℃
環境相對濕度：80%以下
供電電源：220±22V 50±1.5Hz
規格、測量范圍、分辨力及基本誤差符合下表規定。
直流電壓表
|
型號 |
量程 |
測量范圍 |
分辨力 |
基 本 誤 差 |
|
PZ158P/01,11 |
200mV |
0~220.000mV |
1μV |
±(0.005%RD+0.002%FS) |
|
PZ158P/02,12 |
2V |
0~2.20000V |
10μV |
±(0.005%RD+0.0015%FS) |
|
PZ158P/03,13 |
20V |
0~22.0000V |
100μV |
±(0.006%RD+0.002%FS) |
|
PZ158P/04,14 |
200V |
0~220.000V |
1mV |
|
PZ158P/05,15 |
400V |
0~440.000V |
10mV |
直流電流表
|
型號 |
量程 |
測量范圍 |
分辨力 |
基 本 誤 差 |
|
PZ158P/21,31 |
20μA |
0~22.0000μA |
0.1nA |
±(0.01%RD+0.003%FS) |
|
PZ158P/22,32 |
200μA |
0~220.000μA |
1nA |
|
PZ158P/23,33 |
2mA |
0~2.20000mA |
10nA |
|
PZ158P/24,34 |
20mA |
0~22.0000mA |
100nA |
|
PZ158P/25,35 |
200mA |
0~220.000mA |
1μA |
±(0.02%RD+0.003%FS) |
|
PZ158P/26,36 |
2A |
0~2.20000A |
10μA |
注：PZ158P/11-15，31-36具有RS232接口
|
