一、 產品簡介

端淬試驗是判定某種金屬及合金材料的淬硬能力的標準方法。該設備滿足標準GB/T225和 ASTM A 255 、DIN 50191、ISO 642 “鋼淬透性的末端淬火試驗方法?！?nbsp;

二、 試驗原理

   端淬試驗的原理是：按照HRC（或HV30）硬度標尺，從端淬試樣的淬火端開始，沿著軸線方向，以一定的間隔，測試多點的硬度值。在縱坐標為硬度值，橫坐標為距離的坐標系中標出各個測量結果的位置，連接各點，畫出一條連續的曲線。

三、 型號

四、 設備特點

1． 一次最多可測自動測量6個端淬試樣的淬透性曲線（JMRS-8006Z型號）；

2． 測量方式分為：一般淬透性鋼，低淬透性鋼；

3． 自動化程度高，試驗過程全自動：

樣品自動上升

自動施加初、主試驗力

自動測量硬度值

自動移動樣品進行多樣品多點測量

硬度值分低、中、高硬度分別校準；曲率半徑自動修正；

4 位置控制準確，測量位置移動重復精度：0.01毫米；運行精度：0.01毫米；

5 硬度計為數顯洛氏硬度計，精度高 ，可與自動系統分開并獨立使用；

6 單件測量、批量測量、ASTM/國標硬度換算表；

7 自動超差報警；顯示不合格工件編號；

8 樣品最小可測量厚度自動顯示；

9 硬度檢測數據庫查詢；

10 自動產生用戶定制的檢驗報告，并繪制樣品的淬透性曲線。

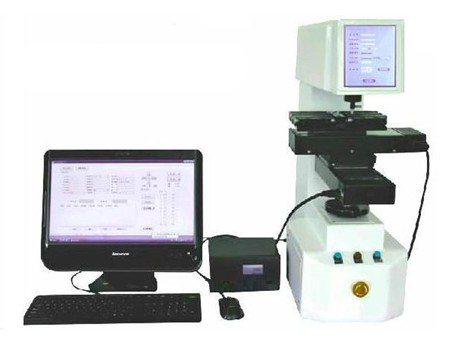

五、 設備組成及技術參數

4.1  硬度計：型號 JMHR-150DX-Z

4.1.1樣品自動上升，自動加預載載和主載荷，硬度值數字顯示（布氏，維氏，洛氏）
4.1.2觸摸屏液晶數顯
4.1.3讀數分辨率：0.1HRC
4.1.4示值誤差：≤±1 HRC
4.1.5示值重復性：≤0.8HRC
4.1.6標尺：HRA、HRB、HRC、HRD、HRE、HRF、HRG、HRH、HRK

4.1.7標尺轉換：HV, HB, HR,HK

4.1.8預 載 荷：10 kg (98 N)自動施加

4.1.9試 驗 力：60kgf(588N)100kgf(980N) 150kgf(1471N) 自動施加

4.1.10硬度測試范圍：HRA:20-88   HRB:20-100  HRC:20-70  HRD:40-77 HRF:60-100 HRG:30-94  HRH:80-100  HRK:40-10

4.1.11 保荷時間： 2-60S

4.1.12數據統計: 總測試次數,最高值,最低值,范圍,平均值, 標準差.

4.1.13數據輸出：A4打印機輸出

4.1.14壓頭-外壁距離:160mm
4.1.13電源: AC220V

4.1.14外形尺寸: 520*240*730

4.1.15主機重量: 約70Kg

4.2、 端淬試驗裝置

4.2.1用于端淬試驗的X、Y 方向自動載物臺，自動移動樣品到下一步測量位置，移動快捷，移動距離精度高，自動控制試樣移動距離（最大進程：100mm，位移精度：0.01mm）。測量點數及測量位置可設定; 按照相應的標準要求或人工輸入的參數。

4.2.2 試樣夾緊裝置，彈簧夾持，裝卸方便。每次可放置1-6 個端淬樣品

（不同型號放置樣品數量不同）；

4.2.3 X,Y測試臺：自動XY 平臺 180mm*160 mm， 運行精度 0.01 mm 具體規格如下:

寬度:320 +/- 0.1 mm

深度: 320 +/- 0.1 mm

高度: 100 +/- 0.1 mm

重量: 8.7 +/- 0.4 kg

各軸的運行距離:

X 軸: 100 mm,

Y軸: 100 mm

最大承載: 150 Kgf

4.2.4 X-Y步進馬達驅動裝置。

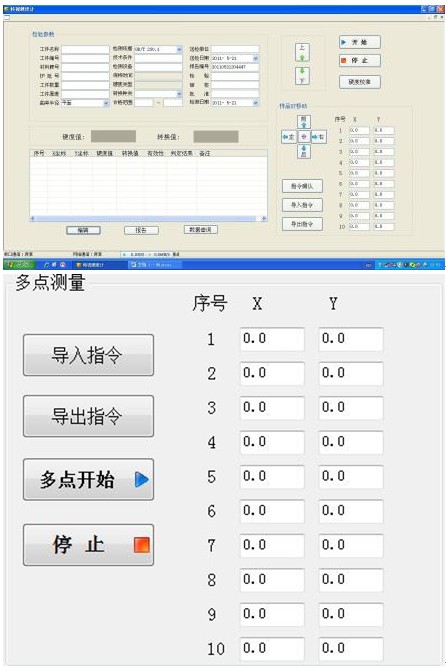

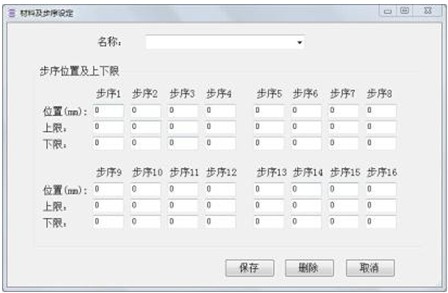

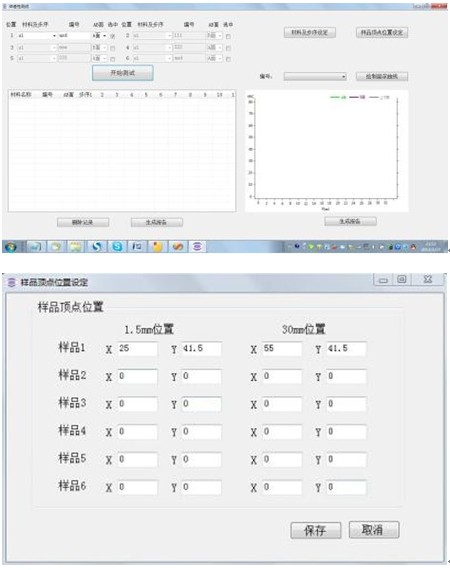

4.2.5端淬試驗軟件

1）自動控制試驗過程，分析及顯示端淬試驗結果；

2）自動產生用戶定制的檢驗報告，并繪制樣品的淬透性曲線；

3）可編制試驗方法并存儲，下次試驗時可直接調出試驗方法以及試驗數據，無需重新編制試驗方法和標定；

4）輸出打印。
