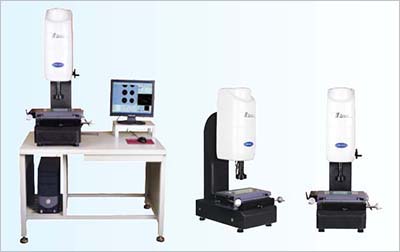

產品特點
·00級花崗巖底座/立柱，確保機臺擁有較高的穩定性和剛性，工作臺整體鑄造，經時效熱處理/穩定化處理；
·工作臺采用雙面扣式設計，選用精密P級V型導軌，擁有較高的直線性，運行的機械精度，精密光軸傳動，無間隙，可快速移動，定位精度高；
·激光指示器指示測量位置，快速定位；
·高分辯率日本CCD配高品質的美國NAV光學鏡頭，確保高品質的測量畫
選用精密級光學尺，分辨率為0.0005mm（0.5um），重復精度為0.001mm
功能強大的測量軟件，可手動批量編程測量，多種報表格式輸出轉換。
可選配高清ITO/TFT專用導電薄膜進口光學鏡頭CCD，選配英國RENISHAM接觸測頭組
技術參數
|
型號 |
VMS-2010 |
VMS-3020 |
VMS-4030 |
VMS-5040 |
|
工
作
臺 |
X/Y軸行程 |
200*100 |
300*200 |
400*300 |
500*400 |
|
Z軸行程 |
有效空間245mm,調焦行程170mm 工作距離95mm |
|
玻璃臺面尺寸 |
230*130 |
330*230 |
430*330 |
530*430 |
|
傳動型式 |
XYZ三軸精密V型交叉導軌！X/Y軸光桿傳動、Z軸光軸傳動 |
|
數字測量系統 |
光學尺分辨率：X/Y/Z軸0.0005mm |
|
多功能數據處理器可測點、線、圓弧、圓、角度等 |
|
影像瞄準系統 |
攝像機：日本彩色1/3″CCD 攝像機放大倍率50-600X |
|
鏡頭：NAV高清變倍鏡頭//連續放大倍率0.7-4.5X |
|
照明系統 |
表面光源與透射光源LED冷光源、壽命長、亮度可調 |
|
儀器外形尺寸 |
510*710*1100mm |
750*500*1100mm |
850*600*1200mm |
1050*750*1200mm |
|
儀器重量 |
185kg |
225kg |
260kg |
300kg |
附件1：儀器選配件
|
儀器配件 |
1X鏡筒（標配） 0.5X鏡筒（選配） |
|
變焦鏡 |
0.7X～4.5X 0.7X～4.5X |
|
附加鏡 |
視頻倍率 |
物方視場 |
視頻倍率 |
物方視場 |
工作距離 |
|
0.5X(選)
標 配
2X（選） |
15X～95X
30X～190X
60X～380X |
20～3.2mm
10～1.6mm
5～0.8mm |
7.5X～48X
15X～96X
30X～190X |
40～6.4mm
20～3.2mm
10.6～1.6mm |
175
96
32 |
附件2：儀器配置表
|
型號 |
VMS-2010（新機型） |
|
CCD |
高分辨率彩色CCD1/3〞700TVL（日本索尼） |
|
鏡頭 |
臺灣NAV連續變倍高清晰鏡頭 |
|
測量軟件 |
VMS測量軟件（含視頻卡，光盤及加密鎖） |
|
光柵尺 |
高分辯率光柵尺寸0.0005MM |
|
LED光源 |
LED冷光源長壽命可調光源 |
|
數據處理器 |
多功能數據集中型處理盒 |
|
導軌 |
臺灣高精度V型導軌 |
|
鑄件工作臺 |
整體鑄造,多次處理一體工作臺 |
|
基座及機身 |
00級大理石 |
|
