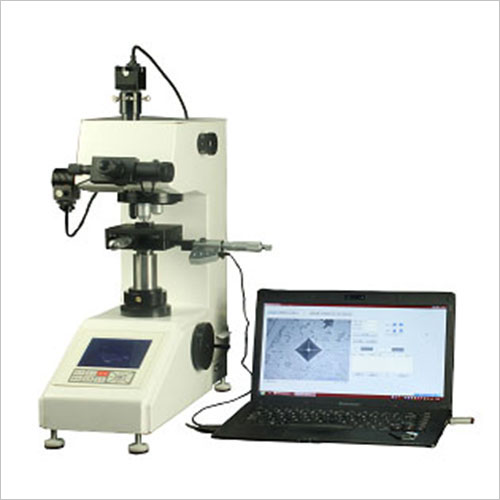

自動轉塔圖像分析數顯顯微維氏硬度計JMHVS-1000ZCCD是由精密機械，光學系統和先進計算機技術萃合而成的材料硬度測量?jī)x器。顯微硬度計對于研究金屬組織，產品質量管理及出具商品證明資料均是不可欠缺的試驗機。對于精密機械類的小零件，金屬組織及表面加工層、電鍍層、氮化層、滲碳層，氰化層零件的表層硬度，玻璃、陶瓷、瑪瑙等可對被限定的微小部分進行測定，本產品物鏡和壓頭自動切換、無需人工切換，通過專業的顯微維氏量軟件自動測量或手動測量硬度值，無需人工看顯微鏡，直接通過電腦屏幕清晰顯示硬度值和曲線，自動和手動兩種測量方式用戶可任意選擇，各種硬度值自動轉算，軟件可以控制自動轉塔、屏幕亮度調節、加載時間等，被測零件表面幾乎沒有損傷，具備較高的方便性、可靠性和穩定性。

顯微硬度計特征、優點

光學系統像質清晰，高清晰顯示出壓痕。

精密定位系統，壓頭和物鏡自動轉換定位準確，連續打壓痕始終在中心無絲毫差異。

精度符合：中國國家標準 GB/T 4340.2-1999國際標準ISO 6507，美標ASTM_E92。

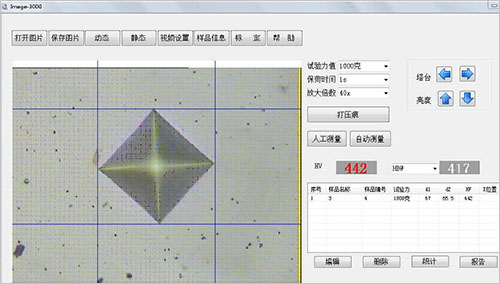

圖像測量軟件功能

數據處理軟件與圖像測試軟件兼容并進行壓痕測量，數據分類，統計，儲存及輸出，軟件自動顯示壓痕測試結果曲線 ，深度曲線，誤差統計等.

·圖像分析軟件：測量和記錄壓痕與硬度值

·可測試表面處理層深度及硬度梯度，如滲碳層，淬火層等

·可繪制深度與硬度梯度坐標曲線圖

·準確確定和設置壓痕位置與試樣邊緣的距離

·可以進行標尺轉換

·圖像輸出：打印機能完成圖像定倍打印及文本的保存、打印等操作

·可以作連續加載后連續讀取壓痕的連續試驗，并且可以進行每次加載荷和每次讀取壓痕的逐次實驗。

·采用了觀察方便的ccd攝像頭、視頻線，可在顯示器上直接觀察測量壓痕，用鼠標測量準確度高。

·對于設定試驗條件，顯示結果等均可清楚快捷地操作及顯示。

·通過測量軟件，可用計算機進行操作方便，實現單點測量可隨機測量多點、統計測量數據。

·任意設定兩點或多點測量點的間距作滲層深度測量可沿X或Y兩個方向測量、統計測量數據。

·根據用戶輸入的判定值（如550）自動計算滲層深度.統計演算、換算、顯示曲線

技術參數

物鏡/壓頭切換：自動切換、自動轉塔（無需人工切換）

試驗力：10gf (0.098N)、25gf (0.245N)、50gf (0.49N)、100gf (0.98N )、200gf (1.96N)、300gf (2.94N)、500gf (4.9N)、1000gf (9.8N)

加荷方式：程控自動加荷,保荷和卸荷

保荷時間：0–60 s

硬度測量范圍：5 – 3000HV

總放大倍率：物鏡: 40x; 10x（觀察用）；測量目鏡: 10x；總倍率:  400x;  100x（觀察用）

最小檢測單位：0.5 µm

X-Y測試臺：尺寸：100×100mm；最大移動：25×25 mm；最小讀數：1/100mm

光路切換：雙光通道（測量/攝影切換）

測量讀數方式：用軟件進行測量，也可用目鏡測量

軟件系統：全中文操作界面，支持彩色打印機輸出 1024×768分辨率顯示器  32位彩色監視器1024x600

試件最大高度：80mm

執行標準(或參照) ：中國國家標準 GB/T 4340國際標準ISO 6507 ， ASTM_E92

電源 /光源：220 VAC, 50/60 Hz/鹵素?zé)艄庠?SPAN lang=EN-US>

尺寸：主機尺寸420*300*500mm

重量：約28kg

硬度測試軟件及數據輸出

顯示：試驗力，保荷時間，D1, D2, HV硬度值，平均值，分散度，標準偏差，提供HRA、HRB、HRC、HRD、HRF、HV、HK、HBW、HR15N、HR30N、HR45N、HR15T、HR30T、HR45T等換算值，硬度梯度曲線圖等。

用標準尺或用硬度塊對硬度值進行準確校準。

對試驗力偏差引起的硬度值誤差進行自動修正。

可獲得指定放大倍數的圖像，提供Excel格式的報告。
