產品介紹

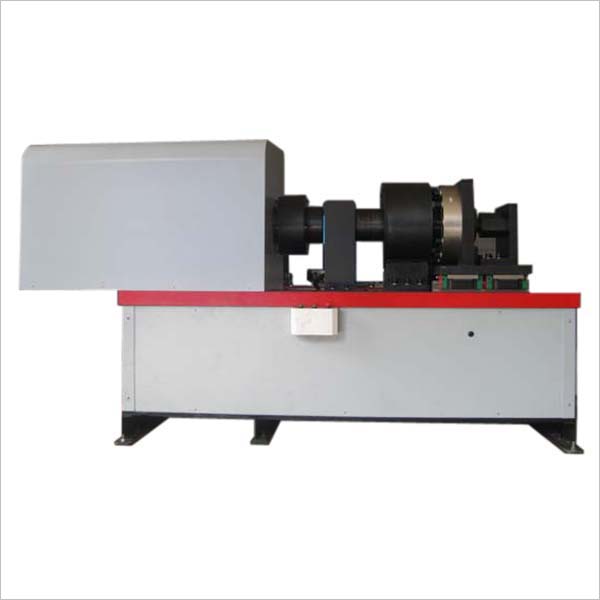

LN-1000W系列,臥式設備.
專業檢測螺栓,螺母,傳動軸,半軸等產品.
拉力,扭力,扭矩,3個測試的數據可以同時讀數.
可以連接電腦,數據分析,畫曲線圖.
最大試驗扭矩：100-30000N.m
力測量范圍：100-2500kN
測量相對誤差：±1%或±0.5%（精密級）
扭轉角測量范圍：0－100000°（或無限）
扭矩測量相對誤差：±1%或±0.5%（精密級）
扭轉角速度相對誤差：±1%或±0.5%（精密級）
扭轉速度：0－720°/min，無級調速
夾持試樣尺寸：M4 - M72
夾頭間距：40 - 600mm
備注: 具體參數可根據用戶要求調整
|
|
|
|
 |
|
該試驗機是由加載系統、傳動系統、數字式數據采集處理系統及計算機測量控制顯示系統等組成，適用于對高強度螺栓、螺母、傳動軸、半軸、雙金屬材料零部件、結合件、金屬－非金屬組合件等靜態扭轉－拉伸力學的性能測試，可以測定扭矩、最大扭矩、扭轉角、扭矩系數K、軸向拉伸力、扭斷力、扭矩和軸力的曲線等。
適用標準
·本試驗機符合如下標準：
·JB/T9370－2007《扭轉試驗機技術條件》
·GB/T10128－2007《金屬材料室溫扭轉試驗方法》
·GB/T1231－2006《鋼結構用高強度大六角頭螺栓、大六角頭螺母、墊圈技術條件》
·GB/T3633－1995《鋼結構用扭剪型高強度螺栓連接副技術條件》
技術參數
|
型號 |
LN-W100 |
LN-W200 |
LN-W500 |
|
最大試驗扭矩 |
100N.m |
200N.m |
500N.m |
|
力測量范圍 |
100kN |
100kN |
150kN |
|
測量相對誤差 |
±1%或±0.5%（精密級） |
|
扭轉角測量范圍 |
0－100000°（或無限） |
|
扭矩測量相對誤差 |
±1%或±0.5%（精密級） |
|
扭轉角速度相對誤差 |
±1%或±0.5%（精密級） |
|
扭轉速度 |
0－720°/min，無級調速 |
|
夾持試樣尺寸 |
M4－M12 |
M4－M12 |
M6－M16 |
|
夾頭間距 |
40－200mm |
40－200mm |
40－200mm |
|
電機功率 |
750W |
750W |
750W |
|
電源電壓 |
單相220V |
單相220V |
單相220V |
|
主機重量 |
200kg |
200kg |
500kg |
|
型號 |
LN-W1000 |
LN-W2000 |
LN-W5000 |
|
最大試驗扭矩 |
1000N.m |
2000N.m |
5000N.m |
|
力測量范圍 |
500kN |
500kN |
1000kN |
|
測量相對誤差 |
±1%或±0.5%（精密級） |
|
扭轉角測量范圍 |
0－100000°（或無限） |
|
扭矩測量相對誤差 |
±1%或±0.5%（精密級） |
|
扭轉角速度相對誤差 |
±1%或±0.5%（精密級） |
|
扭轉速度 |
0－720°/min，無級調速 |
|
夾持試樣尺寸 |
M10－M20 |
M16－M27 |
M27－M42 |
|
夾頭間距 |
40－400mm |
40－400mm |
50－400mm |
|
電機功率 |
1kW |
1kW |
2kW |
|
電源電壓 |
單相220V |
單相220V |
三相380V |
|
主機重量 |
1000kg |
1000kg |
2000kg |
|
型號 |
LN-W10000 |
LN-W20000 |
LN-W50000 |
|
最大試驗扭矩 |
10000N.m |
0000N.m |
30000N.m |
|
力測量范圍 |
1500kN |
2000kN |
2500kN |
|
測量相對誤差 |
±1%或±0.5%（精密級） |
|
扭轉角測量范圍 |
0－100000°（或無限） |
|
扭矩測量相對誤差 |
±1%或±0.5%（精密級） |
|
扭轉角速度相對誤差 |
±1%或±0.5%（精密級） |
|
扭轉速度 |
0－720°/min，無級調速 |
|
夾持試樣尺寸 |
M33－M48 |
M27－M42 |
M42－M72 |
|
夾頭間距 |
60－600mm |
60－600mm |
100－600mm |
|
電機功率 |
5kW |
5kW |
11kW |
|
電源電壓 |
三相380V |
三相380V |
三相380V |
|
主機重量 |
4000kg |
4000kg |
6000kg |
備注：具體參數可根據用戶要求調整
| |
 |
|
|
|
|
|
|
