產品介紹
9J,基本款.
9JD,加配USB攝像頭.攝像頭連接電腦可以拍攝儲存.
9JV,加配高級數碼相機.不接電腦,也可以直接拍攝儲存.
本儀器是以光切法測量零件加工表面的微觀不平度.適用于測量1.0～80微米即原標準▽3-▽9級表面光潔度.對于表面劃痕、刻線或某些缺陷的深度也可用來進行測量
攝影裝置放大倍數: 約6倍
測量不平度范圍: (1.0～80)微米
不平寬度,
用測微目鏡: 0.7微米～2.5毫米
用坐標工作臺: (0.01～13)毫米
|
|
|
|
 |
|
本儀器是以光切法測量零件加工表面的微觀不平度。適用于測量1.0～80微米即原標準▽3-▽9級表面光潔度。對于表面劃痕、刻線或某些缺陷的深度也可用來進行測量。
光切法特點是在不破壞表面的狀況下進行的。是一種間接測量方法。即要經過計算后才能確定紋痕的不平度。
9J光切法顯微鏡配備數碼相機為：9J-D數碼攝影光切法顯微鏡
技術參數
|
型號 |
9J |
9J-V |
9J-D |
|
儀器本體 |
1臺 |
1臺 |
1臺 |
|
測微目鏡 |
1只 |
1只 |
1只 |
|
坐標工作臺 |
1件 |
1件 |
1件 |
|
V型塊 |
1件 |
1件 |
1件 |
|
標準刻尺（連盒） |
1件 |
1件 |
1件 |
|
7倍物鏡 |
1組 |
1組 |
1組 |
|
14倍物鏡 |
1組 |
1組 |
1組 |
|
30倍物鏡 |
1組 |
1組 |
1組 |
|
60倍物鏡 |
1組 |
1組 |
1組 |
|
可調變壓器220/4～6/5VA |
1只 |
1只 |
1只 |
|
2.1瓦6伏燈泡(備用件) |
3只 |
3只 |
3只 |
|
數碼攝像系統 |
- |
1套 |
- |
|
攝影裝置（選購件） |
- |
- |
1件 |
|
專用適配鏡及接口 |
- |
1套(品牌電腦及打印機另可選購) |
1套(品牌電腦及打印機另可選購) |
|
測量范圍不平度平均高度值（微米） |
表面光潔度級別 |
所需物鏡 |
總放大倍數 |
物鏡組件工作距離（毫米） |
視場（毫米） |
|
＞1.0～1.6 |
9 |
60timesN.A.0.55 |
510times |
0.04 |
0.3 |
|
＞1.6～6.3 |
8～7 |
30timesN.A.0.40 |
260 times |
0.2 |
0.6 |
|
＞6.3～20 |
6～5 |
14timesN.A.0.20 |
120 times |
2.5 |
1.3 |
|
＞20～80 |
4～3 |
7timesN.A.0.12 |
60 times |
9.5 |
2.5 |
攝影裝置放大倍數：約6倍
測量不平度范圍：(1.0～80)微米
不平寬度用測微目鏡：0.7微米～2.5毫米；用坐標工作臺：(0.01～13)毫米
儀器重量：約23公斤
外形尺寸：約180×290×470毫米

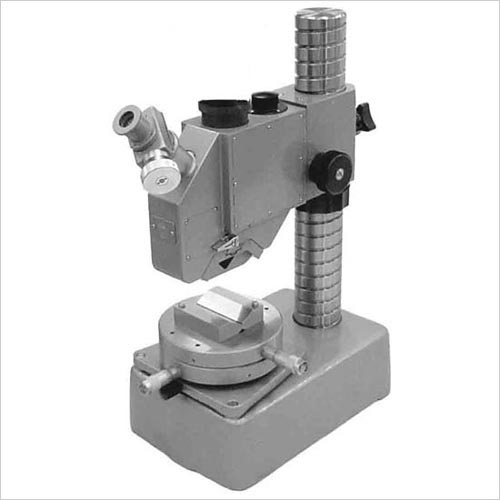

9J光切法顯微鏡

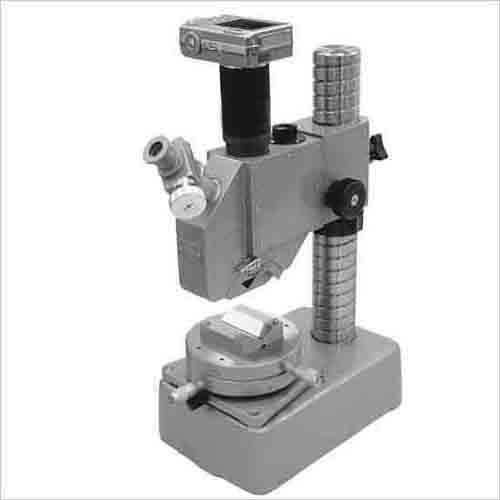

9J-V圖像光切法顯微鏡

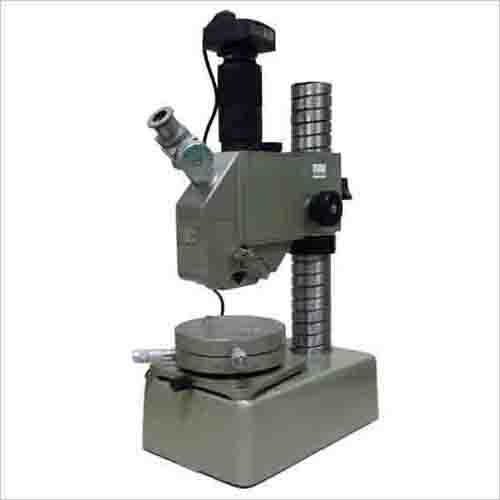

9J-D數碼攝影光切法顯微鏡
| |
 |
|
|
|
|
|
|
