本品可以對汽車外噴金屬、微粒的涂裝顏色或內噴顆粒部件等進行每次3個方向(25°、45°、75°)的同時測量，可從不同角度撲捉色彩的變化。
由此可以獲得過去測色儀難以取得的目視評價等結果。
產品特點
·多角度
可一次同時測量3個角度(25°、45°、75°)。
·環形照明
測量時以環形18個方向照射，不受測量器朝向的影響。
·顯示色差值折線表
在本體表示部可顯示色差值折線表，即使在生產現場等沒有電腦的地方也可以對顏色用目視法進行清楚明了判定。
·金屬和微粒噴涂顏色的專用評價公式
通過△E00(CIE DE 2000)所獲得的金屬和微粒的噴涂顏色的專用評價公式(柯尼卡美能達獨自開發)，可獲得與目視相同的評價結果。
·色度顯示、演算功能
色彩值：L*a*b*、L*c*h
色差：△L*a*b*、△L*c*H*、△E*ab、CMC(|:c)、△E00(CIE DE 2000)
視野：2°/10°
光源：A、C、D65、D50、F2、F6、F7、F8、F10、F11、F12
·平均測量功能
主要可實施的測量是：測量設定試料相同位置的次數，采用平均計算法提高數據精度時使用的自動平均測量和測量試料的不同位置，在需要獲得整體平均數據時所進行的有效手動式平均測量。另外，本品還擁有從平均值上刪除、計算兩個距離最遠測定數據的異常值刪除功能。
·色差臨界判別功能
可一目了然地判別出所測顏色是否在規定范圍內?？珊唵斡行У貙嵤┵|(zhì)量檢查。
·可保存440條數據。
一共可保存440條色差基準色數據和測定數據。

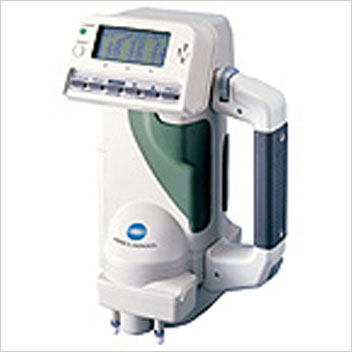

金屬用多角度分光測色儀
技術參數
|
照明受光光學系統 |
3個方向的環狀照明 單向受光
照明：25°、45°、75° 受光：0° |
|
受光素子 |
帶分光濾波器的硅光電二極管陣列 |
|
測量波長范圍 |
400～700nm |
|
測量波長間隔 |
20nm |
|
反射率測定范圍 |
25°：0～300% 45°、75°：0～200%(分解能：0.01%) |
|
測量用光源 |
脈沖氙弧燈×3個 |
|
最短可測定間隔 |
7秒(白色校正板測量時,23℃時) |
|
可測量次數 |
10秒間隔可測定400次(使用堿性電池時，濃色測量時、23℃時) |
|
測量口徑/照明口徑 |
φ12mm/φ20mm |
|
重復性 |
分光反射率：標準偏差0.3％以內
色彩值：標準偏差△E﹡ad0.05以內
(白色校正后、白色校正以10秒間隔測定30次時) |
|
接口 |
RS-232C標準、端子：D-SUB 9針(凹型銷)/紅外線通信 |
|
顯示裝置 |
21個字7行點陣反射型液晶(128×56點)
帶對比調整按鈕 |
|
表示 |
色彩值：L*a*b*、L*C*h
色差值：Δ(L*a*b*)、Δ(L*C*H*)、ΔE*a*d、CMC(l：c)、ΔE00(CIE DE 2000)
其它表色：FF值、折線表、溫度值 |
|
保持數據數量 |
測量數據 基準色數據最多可保存440條 |
|
觀察條件設定 |
光源：A、C、D50、D65、F2、F6、F7、F8、F10、F11、F12
觀察條件：2°視野、10°視野 |
|
溫度檢測功能 |
檢測元件：熱電元件
測量波長：8～13μm
測量范圍/表示范圍：-10～80℃(0.1℃step)
測量口徑：φ20mm
測定額定：0～50℃：±2.5℃±1digit(18～28℃的條件下測量放射率為0.93的物體時+） |
|
使用溫濕度范圍 |
0～40℃，相對濕度85％以下(35℃時)/不可結露 |
|
保管溫濕度范圍 |
-20～45℃，相對濕度85％以下(35℃時)/不可結露 |
|
電源 |
4節單3形電池，專用AC適配器 |
|
尺寸 |
115(寬)×257(高)×163(進深)mm |
|
質量 |
大約1.4kg（電池除外） |
|
標準配件 |
白色校正蓋CM=A87、手動緊固夾板CM-A24、硬盒 CM-A64、RS-232C電纜 IF-A12(DOS/V用2m)、AC適配器AC-A12、4節單3形干電池 |
|
另售配件 |
配件開關CM-A23、測量臺CM-A30、RS-232C電纜 IF-A13(DOS/V用5m)、夾具CM-A42、連接電纜CM-A58、零校對盒CM-A32、打印DP-S2、色彩管理軟件CM |
|
