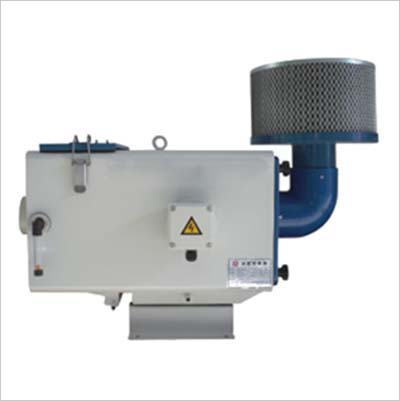

小型油霧收集器適用于通用車床、外圓磨床、內圓磨床、銑床、機械加工中心、放電加工機、壓鑄機、CNC車床、CNC綜合加工中心等各類機床油霧回收或清洗設備油霧收。

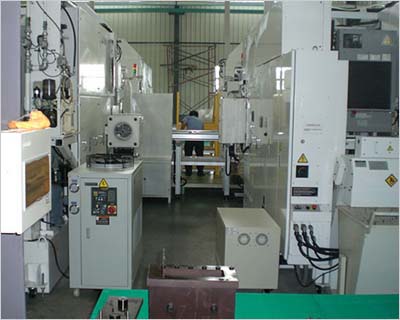

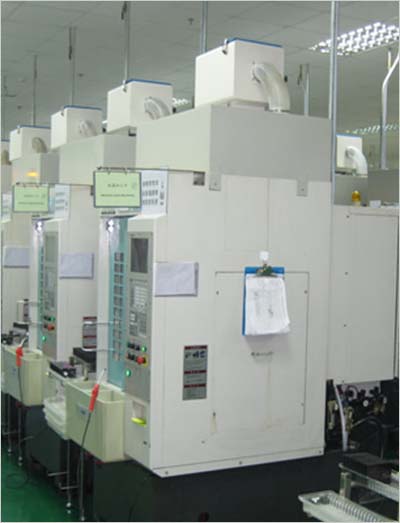

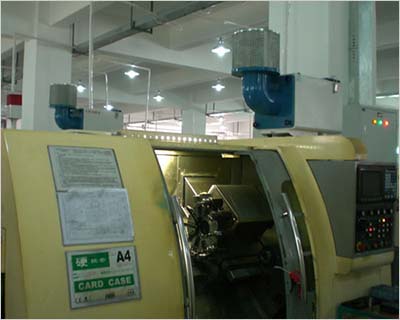

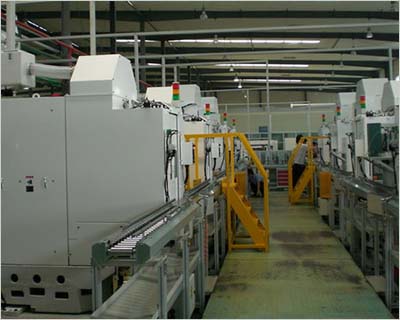

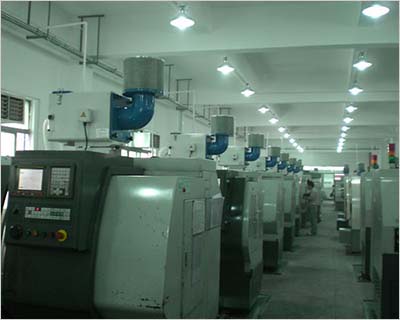

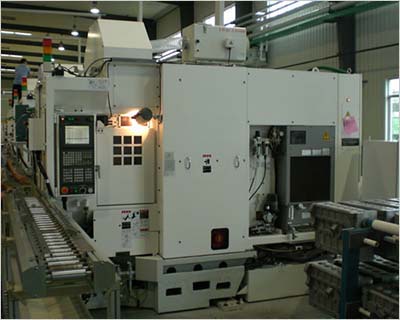

應用范圍

·機械加工業

通用車床，數控車床，CNC車床，立式加工中心，數控銑床，放電加工機，外圓磨床，內圓磨床，電火花加工。

·噴霧作業

清洗機，防銹油噴霧，冷卻液噴涂。

·其它

大型機械軸承潤滑過程中，模具加工過程中，排氣氣缸，鏡頭拋光等。

產品特點

·過濾效率高效持久。與靜電過濾或其它介質過濾器不同的是沒有效率變化;

·易于安裝，每臺收集器均可直接安裝在機床上，支架上，裝拆方便;

·維修簡單，安全，無火花，無高壓危險及易損構件，即使連接著集塵軟管，也可以更換濾網。風機葉輪不暴露在外，維修時十分安全。

·可以捕集霧狀物和粉塵，可捕集平面磨床，無心磨床等產生的切屑，可用于電火機床，高速數控機床，高效齒輪加工機床等各類機床或清洗設備。

·捕集效率高達95%以上。

·[對人體的影響]--0.3-3.5微米的顆粒會吸入人體內對健康構成危害，油霧沉積在工作區，易造成工傷等事故。

·[提高生產力]--如果工作場所霧氣彌溫，降低生產效率。

·[影響環境，浪費資源]--如果將霧狀物排向室外，會破壞環境;若有效回收，可節約資源。

·[對火警的影響]--油霧沉積在墻面，設備上有著潛在火災隱患。

·[對機床的影響]--可能成為機床內部和電氣系統故障的原因。

選型

排氣量=機床罩殼內的空氣容積(m³)*360

假設機床內部空氣容積為1立方米，那么為了達到較好的抽吸效果，則需要使用每分鐘排氣量6立方米的收集器，乘以每小時間的60分鐘，即可得到每小時所排氣量360立方米。

全封閉機床

Q(m^³/min)=(W×D×H)×a

Q:對應風量

W×D×H:加工腔體體積(m³)

a:加工腔體每分鐘的換氣量(回/min)(經驗定數)

經驗定數a

·加工時間一個小時以上的,a=5

·加工2-3分鐘，a=8

·加工2分鐘以內，a=10

工作流程

1.顆粒狀較大的霧狀物和灰塵首先被吸入，并與撞擊板相撞而落下，然后，由一次和二次濾網將大部分霧狀物除去。

2.中間除霧裝置將葉輪旋轉而成的氣流旋渦整形，使得粒子進一步變大，從而提高下一個濾網的捕集效率。

3.三次濾網為三層結構，層捕集較大的例子，第二層為高效濾網，進一步捕集細小的霧狀物。

技術參數

說明：Ⅱ型增加高效過濾器收集煙霧
