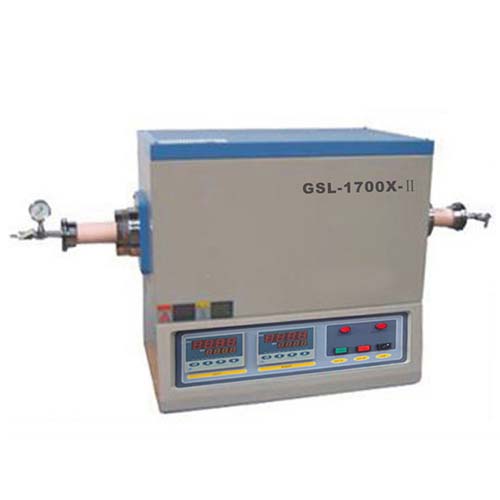

GSL-1700X-60-II 1700℃雙溫區管式爐
GSL-1700X-60-II是一款CE認證的雙溫區高溫管式爐，每個加熱區長度12’’,由30段智能溫度調節儀進行控溫，溫度達到1700度時加熱元件采用硅鉬棒，溫度在1400度時加熱元件采用硅碳棒，可通過調節兩個溫區的控溫程序使?fàn)t管內溫場形成一溫度梯度，此系列管式爐可以用CVD或PVD方法來生長納米材料和制作各種薄膜。
技術參數
|
殼體結構 |
雙層殼體結構，并帶有風冷系統，使得殼體表面的溫度小于60度 |
|
爐膛保溫材料采用高純氧化鋁多晶纖維，減少熱量的損失 |
|
內爐膛表面涂有美國進口的高溫氧化鋁涂層可以提高設備的加熱效率，同時也可以延長儀器的使用壽命
|
|
功率 |
9 KW |
|
電壓 |
AC 220-240 單相, 50/60 Hz |
|
加熱區長度 |
兩個溫區分別進行加熱 |
|
溫區1: 工作溫度 800 - 1400ºC (硅碳棒加熱) |
|
加熱區長度: 12" (300 mm) |
|
恒溫區長度: 4" (100mm) within ±1ºC |
|
升溫速率: 20ºC/min |
|
溫區2: 工作溫度 800 - 1700ºC（硅鉬棒加熱) |
|
加熱區長度: 12" (300 mm) |
|
恒溫區長度: 4" (100mm) within ±1ºC |
|
升溫速率: 10ºC/min |
|
爐管尺寸和法蘭 |
純度99.8% 的氧化鋁陶瓷管 |
|
(60mm) O.D. x 2-1/8" (54mm) I.D x 40" (1000 mm) Length |
|
包括60mm不銹鋼真空密封法蘭，針閥，和壓力表 |
|
擴展接口 |
如想增加抽氣速率以便獲得較高的真空，建議您將標配的軟管接頭更換成theKF25 adapter轉接頭. |
|
如需要在惰性或還原性氣體條件下使用，建議您將標配的軟管接頭更換成VCR 雙卡套接頭
|
|
溫控系統 |
PID智能化溫度控制器，可以設置30段升降溫程序 |
|
每個溫區可以獨立的設置，帶有過熱和斷偶保護 |
|
熱電偶 |
2根B型 |
|
控制方法 |
PID 自動控制 |
|
控溫精度 |
± 1ºC |
|
加熱元件 |
溫區1: 8 pcs U type SiC rods (1500C grade ) |
|
溫區2: 8 pcs U MoSi2 rods (1800C grade ) |
|
外形尺寸 |
780 L x 450 W x 720 H mm |
|
凈重 |
150 kg |

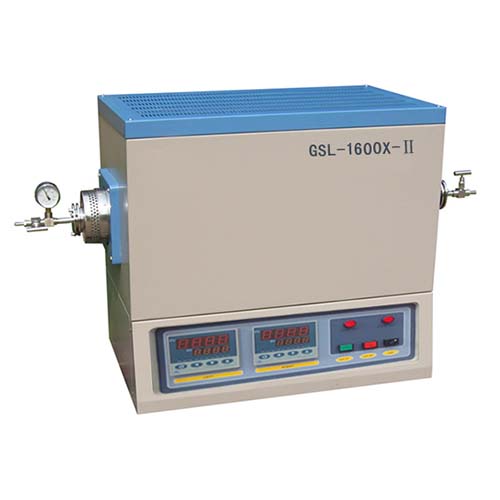

GSL-1600X-60-II 1600℃雙溫區管式爐
GSL-1600X-60-II是一款CE認證的雙溫區高溫管式爐，每個加熱區長度12”,由30段智能溫度調節儀進行控溫，溫度達到1600度時加熱元件采用硅鉬棒，溫度在1400度時加熱元件采用硅碳棒，可通過調節兩個溫區的控溫程序使?fàn)t管內溫場形成一溫度梯度，此系列管式爐可以用CVD或PVD方法來生長納米材料和制作各種薄膜.
技術參數
|
殼體結構 |
雙層殼體結構，并帶有風冷系統，使得殼體表面的溫度小于60度 |
|
爐膛保溫材料采用高純氧化鋁多晶纖維，減少熱量的損失 |
|
內爐膛表面涂有美國進口的高溫氧化鋁涂層可以提高設備的加熱效率，同時也可以延長儀器的使用壽命
|
|
功率 |
9 KW |
|
電壓 |
AC 220-240 單相, 50/60 Hz |
|
加熱區長度 |
兩個溫區分別進行加熱 |
|
溫區1: 工作溫度 800 - 1400ºC (硅碳棒加熱) |
|
加熱區長度: 12" (300 mm) |
|
恒溫區長度: 4" (100mm) within ±1ºC |
|
升溫速率: 20ºC/min |
|
溫區2: 工作溫度 800 - 1600ºC（硅鉬棒加熱) |
|
加熱區長度: 12" (300 mm) |
|
恒溫區長度: 4" (100mm) within ±1ºC |
|
升溫速率: 10ºC/min |
|
爐管尺寸和法蘭 |
純度99.8% 的氧化鋁陶瓷管 |
|
(60mm) O.D. x 2-1/8" (54mm) I.D x 40" (1000 mm) Length |
|
包括60mm不銹鋼真空密封法蘭，針閥，和壓力表 |
|
擴展接口 |
如想增加抽氣速率以便獲得較高的真空，建議您將標配的軟管接頭更換成theKF25 adapter轉接頭. |
|
如需要在惰性或還原性氣體條件下使用，建議您將標配的軟管接頭更換成VCR 雙卡套接頭
|
|
溫控系統 |
PID智能化溫度控制器，可以設置30段升降溫程序 |
|
每個溫區可以獨立的設置，帶有過熱和斷偶保護 |
|
熱電偶 |
2根B型 |
|
控制方法 |
PID 自動控制 |
|
控溫精度 |
± 1ºC |
|
加熱元件 |
溫區1: 8 pcs U type SiC rods (1500C grade ) |
|
溫區2: 8 pcs U MoSi2 rods (1700C grade ) |
|
外形尺寸 |
780 L x 450 W x 720 H mm |

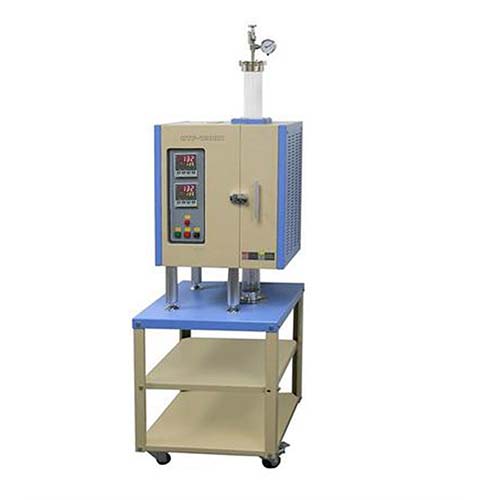

OTF-1200X-4-VT-II 1200℃雙溫立式爐
OTF-1200X-4-VT-II是一款CE認證的可開蓋垂直雙溫區氣氛管式爐，能夠?qū)崿F(xiàn)在真空或氣氛保護條件下對樣品快速升降溫.石英管尺寸Φ80mm,30段可編程溫度控制器，控溫精度±1℃。爐體垂直安裝在可移動的支架上方便爐管的取放。
技術參數
|
殼體結構 |
雙層殼體結構，并帶有風冷系統，使得殼體表面的溫度小于 <65oC |
|
爐膛的保溫材料采用高純氧化鋁多晶纖維，可以減少熱量的損失 |
|
內爐膛表面涂有美國進口的高溫氧化鋁涂層可以提高設備的加熱效率，同時也可以延長儀器的使用壽命
|
|
功率 |
總功率6KW-----每個 3KW |
|
電壓 |
AC 208-240 V 單相, 50/60 Hz |
|
最高工作溫度 |
1200 oC (<1 hr) 每個溫區 |
|
連續工作溫度 |
1100oC 每個溫區 |
|
升降溫速率 |
<= 20 oC /min |
|
爐管尺寸和材質 |
一根1000mm長的石英管 |
|
OD: 100 mm, ID. 95 mm |
|
加熱溫區長度 |
200 (bottom)mm |
|
200 ( top)mm |
|
總加熱區長度：400 mm（兩個溫區可設置同樣的溫度） |
|
恒溫區&溫差 |
恒溫區: 300mm (±1oC) if two heated zone at same temperature at 100oC |
|
最大溫差: 100oCif two heated zone at different temperature |
|
溫度控制器 |
PID30段智能化溫度調節儀，可設置30段升降溫程序 |
|
帶有過熱和斷偶保護 |
|
K型熱電偶進行測溫 |
|
控溫精度 |
± 1oC |
|
真空密封法蘭 |
爐管兩端裝有不銹鋼密封法蘭，真空計和閥門 |
|
氣體出氣口與 KF25D 相連接 |
|
氣體進氣口與6.35軟管相連接 |
|
上端密封法蘭內部焊有不銹鋼勾，用于客戶懸掛樣品 |
|
如想增加抽氣速率以便獲得較高的真空，建議您將標配的軟管接頭更換成KF-25轉接頭 |
|
如需要在惰性或還原性氣體條件下使用，建議您將標配的軟管接頭更換成VCR雙卡套接頭 |
|
真空度 |
10E-2 Torr機械泵 |
|
10E-5 Torr 分子泵 |
|
泄漏率 < 5 mTorr / min. |
|
加熱元件 |
Fe-Cr-Al Alloy doped by Mo |
|
外形尺寸 |
550 x 380 x 520mm （爐體尺寸） |
|
1200(H) x 600 (W) x 600(W)mm （包含可移動爐架） |
|
凈重 |
約80KG |

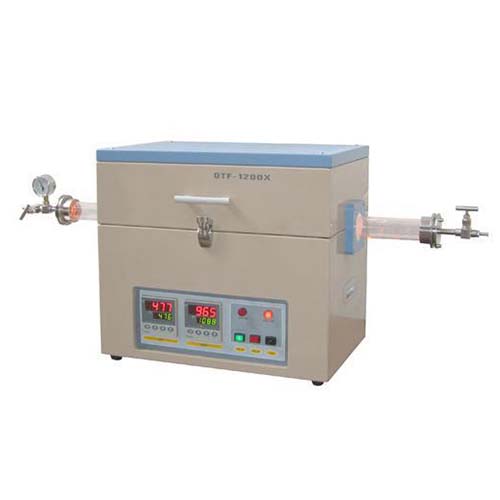

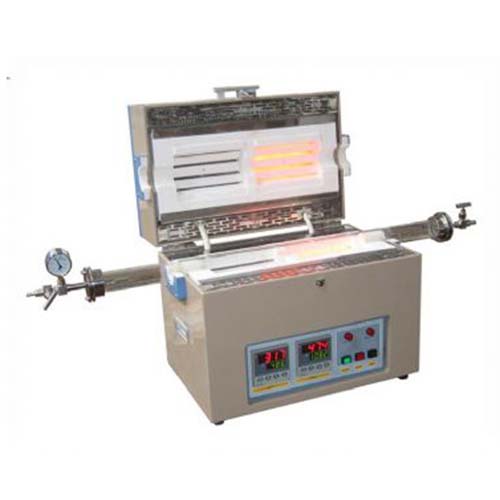

OTF-1200X-II系列 1200℃雙溫區管式爐
OTF-1200X-II系列是通過CE認證的雙溫區管式爐，其最高溫度可達到1200℃，并可通過調節兩個溫區的控溫程序使?fàn)t管內溫場形成一溫度梯度。兩個溫區分別由兩個獨立的溫控系統來控制，而且都為PID30段程序化控溫。此系列管式爐可以用CVD方法來生長納米材料和制作各種薄膜.
技術參數
|
產品型號 |
OTF-1200X-II-50 |
OTF-1200X-II-60 |
OTF-1200X-II-80 |
OTF-1200X-II-100 |
|
爐管規格 |
外徑dia50mmX
dia44mmX1000mm |
外徑dia60X
內徑dia54X1000mm |
外徑dia80X
內徑dia74X1000mm |
外徑dia100X
內徑dia94X1000mm |
|
爐體結構 |
雙層殼體結構+風冷結構，確保爐體表面溫度＜60℃ |
|
內爐膛表面涂有美國進口的高溫氧化鋁涂層可以提高設備的加熱效率，同時也可以延長爐膛的使用壽命 |
|
工作電壓 |
單相 AC 208 - 240V, 50/60Hz |
|
最大功率 |
4kw |
|
加熱原件 |
鉬鐵鉻鋁電阻絲，電阻絲表面涂有美國進口的氧化鋯涂層 |
|
工作溫度 |
最高溫度: 1200℃ (使用時必須通入惰性氣體以防止?fàn)t管發生形變) |
|
工作溫度: 1100℃ |
|
推薦升溫速率:≤ 20℃ /min |
|
真空密封 |
儀器標配中有一套304不銹鋼真空密封法蘭，出氣和進氣端都安裝有不銹鋼截止閥 |
|
真空度：10-2 torr （用機械泵 ） 10-5 torr（用分子泵 ） |
|
需用KF25口徑的不銹鋼真空法蘭 |
|
為了放樣和取樣方便，可選用疊型法蘭 |
|
可選：鉸鏈?zhǔn)椒ㄌm和進口的數字式真空計 |
|
加熱區 |
兩個溫區每個溫區的長度為200mm |
|
總溫區長度 |
400mm |
|
控制方式 |
模糊PID控制和自整定調節功能； |
|
智能化30段可編程控制； |
|
具有超溫及斷偶報警功能； |
|
控溫儀表操作視頻 |
|
控溫精度 |
±1 ℃ |
|
配件 |
K型熱電偶，可安裝PC控制軟件對數據進行實時采集（需另購） |
|
外形尺寸 |
590x380x520mm 爐體 |
|
