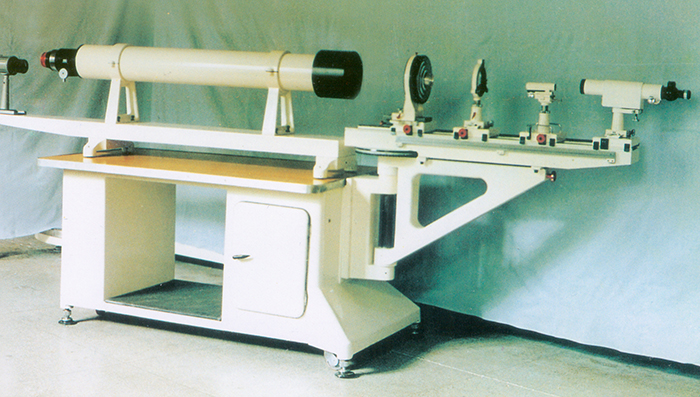

XGJ-4 1.6米光具座是一種通用性強、用途廣的光學測試儀器，它主要用于照象物鏡、望遠物鏡及系統的光學基本量的測量及象質的評定，也可以對棱鏡的角度進行測量。儀器帶有多種附件，適宜于光學儀器的生產、科研和教學中使用。
技術參數
|
平行光管 |
焦距 |
1600mm |
|
有效孔徑 |
148 mm |
|
分辨率 |
0.9″ |
|
視場 |
1°36' |
|
20×自準前置鏡 |
放大倍率 |
20× |
|
出瞳直徑 |
φ2.5mm |
|
物鏡焦距 |
400mm |
|
出瞳距離 |
15mm |
|
有效孔徑 |
φ50mm |
|
分劃板分劃格值 |
20″ |
|
視場 |
2°28ˊ |
|
讀數顯微鏡 |
測微目鏡 |
15× |
|
物鏡放大率 |
1×/4×/10× |
|
機械筒長 |
160mm |
|
分劃格值范圍 |
0-8mm |
|
高低升降范圍 |
10mm |
|
縱向移動范圍 |
50mm |
附件
平行光管（含附件）/1套
導軌、回轉工作臺/1套
20×自準前置鏡/1臺
XGJ-4/03讀數顯微鏡/1臺
XGJ-2/08物鏡夾持器/1臺
XGJ-2/09透鏡夾持器/1臺
XGJ-2/010可調Ｖ形支架/1臺
XGJ-2/011可調平臺/1臺
FYQ-1型4×圓管前置鏡/1臺
TSD-1型4×視度管/1臺
11.TBL-1型25×倍率計/1臺
FGM-1高斯目鏡/1件
可調電源/1套
ZM6照明器/1套
|
